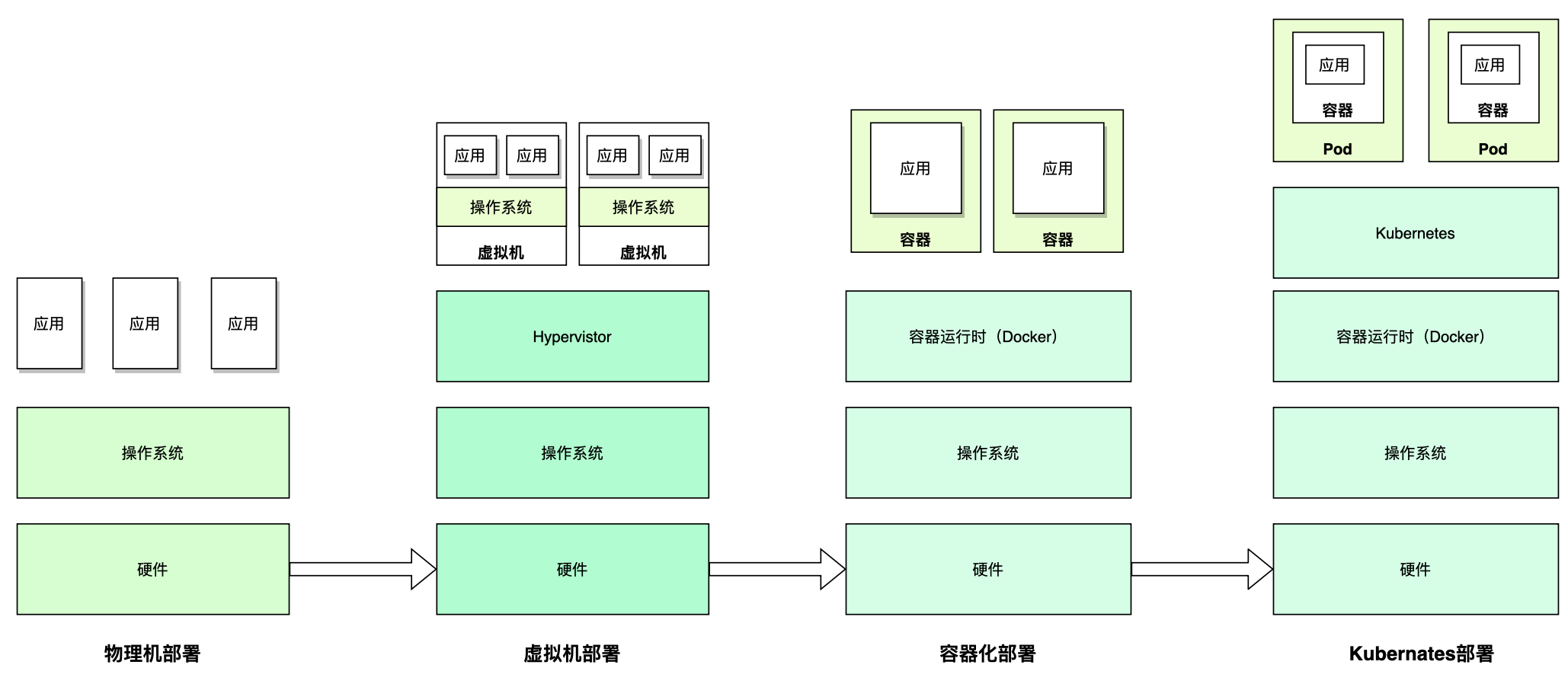

容器及虚拟化技术发展

  • 物理机：硬件环境，物理资源
  • 虚拟机：硬件环境，物理资源，虚拟资源，虚拟机（共享物理资源）
  • 集装箱：硬件环境，物理资源，虚拟资源，虚拟机，虚拟环境（共享宿主机内核）

alt text

注：集装箱即容器

容器及虚拟化技术术语

  • 编排：通过编排，⽤户可以构建多个容器的应⽤服务，跨集群调度、扩展这些容器，并长期持续管理这些容器和检测健康状况 。
  • 宿主机：
    • 虚拟化的宿主机则是指所在的物理机
    • 容器的宿主机则是指所在的操作系统
      • Linux操作系统可运行Linux容器
      • Windows操作系统则即可运行Windows容器，也可运行Linux容器
  • 容器镜像：一组打包的容器文件

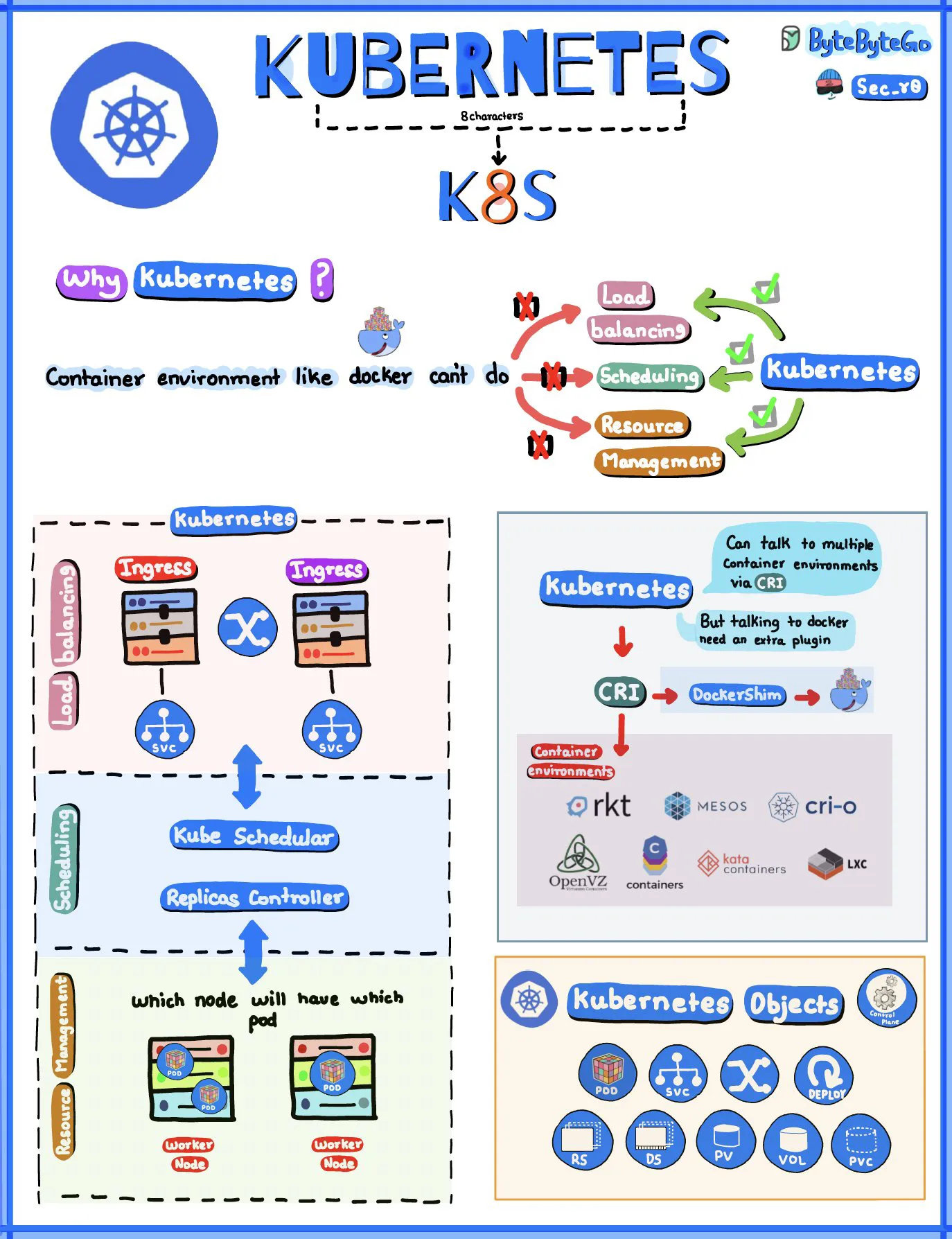

关于Kubernetes的核心概念和组件的概述

  1. Kubernetes (K8S)：一个用于自动化部署、扩展和管理容器化应用程序的开源平台。
  2. 核心功能：
    • 负载均衡：Kubernetes提供Ingress资源，用于实现负载均衡。
    • 调度：Kubernetes负责决定容器在哪个节点上运行。
    • 资源管理：Kubernetes管理集群资源，确保容器化应用程序高效运行。
  3. 容器运行时接口(CRI)：Kubernetes通过CRI与不同的容器运行时环境进行通信，如Docker、CRI-O、rkt等。
  4. Docker Shim：当Kubernetes与Docker通信时，需要Docker Shim这个额外的插件。
  5. 调度器：Kubernetes的Kube Scheduler组件负责容器的调度。
  6. 容器环境：Kubernetes支持多种类型的容器环境，包括但不限于Docker、CRI-O、rkt、MESOS、kata、LXC和OpenVZ。
  7. 复制控制器：确保指定数量的Pod副本始终运行。
  8. 核心对象：
    • Pod：Kubernetes中的基本部署单元，可以包含一个或多个容器。
    • 节点：工作节点，运行容器化应用程序。
      这些核心内容概括了Kubernetes的主要功能和组件，以及它如何与容器环境进行交互。
      alt text

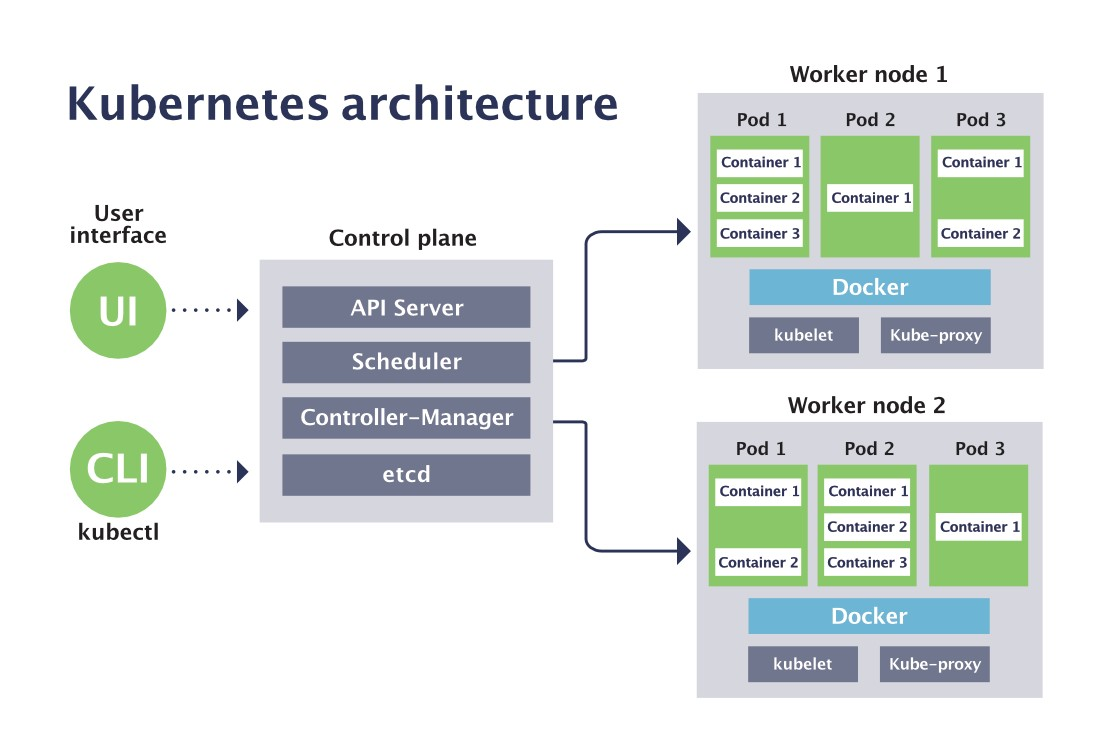

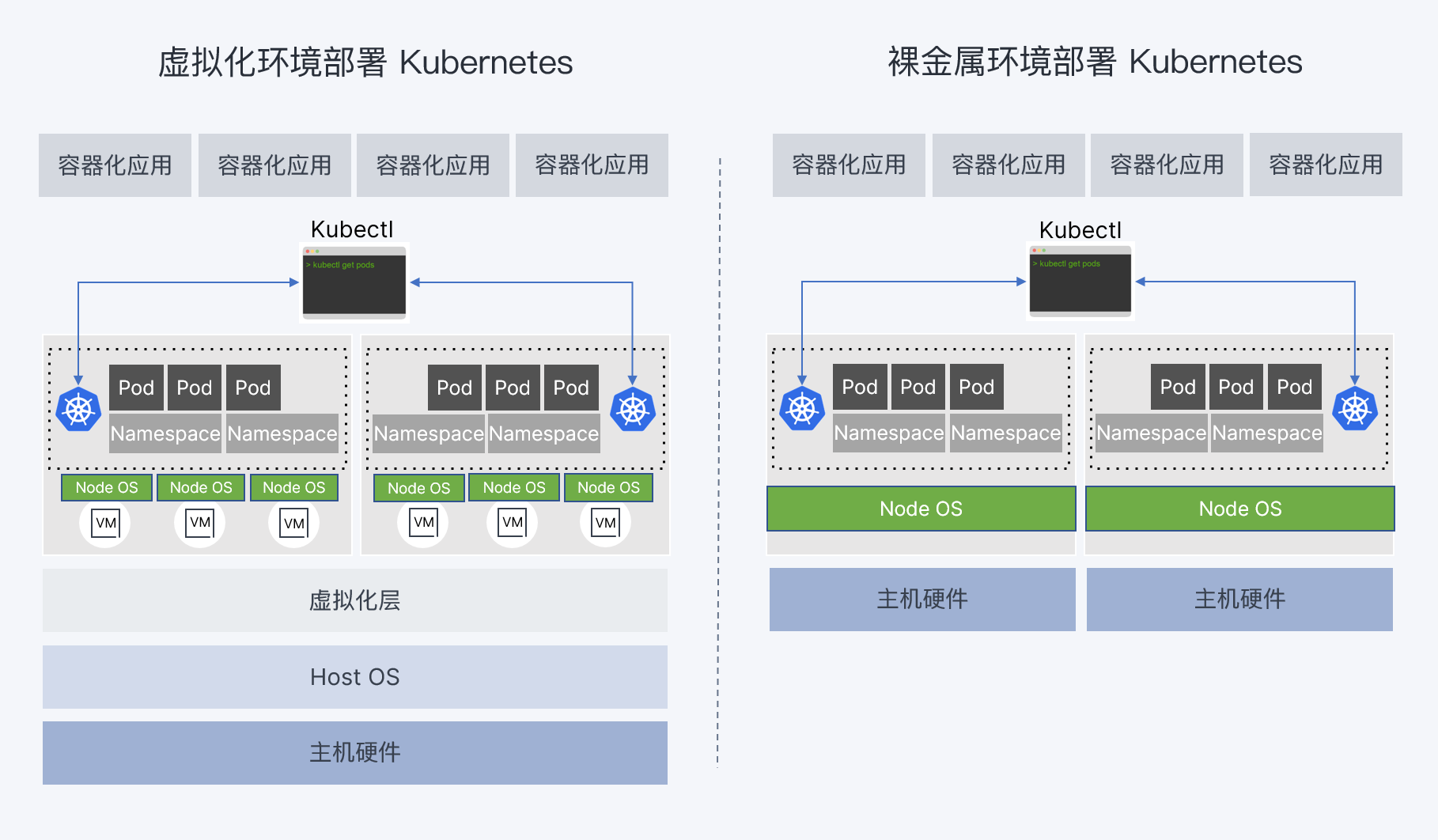

K8S部署架构，系统架构

alt text
alt text

1
2
3
4
5
6
7
8
9
10
11
1️⃣Kubernetes (k8s)：一个开源的容器编排平台，用于自动化部署、扩展和管理容器化应用程序。
2️⃣容器编排系统：帮助管理容器的生命周期，包括部署、扩展和运行容器化应用程序。
3️⃣控制平面 (Control Plane)：负责管理Kubernetes集群中的工作节点和Pods，是集群的大脑。
4️⃣工作节点 (Worker Nodes)：运行容器化应用程序的机器，是Kubernetes集群中的执行者。
5️⃣Pods：Kubernetes中最小的部署单元，可以包含一个或多个容器，它们共享网络和存储。
6️⃣API服务器 (API Server)：作为集群内所有组件通信的枢纽，所有操作都通过API服务器进行。
7️⃣ 调度器 (Scheduler)：负责监控新创建的Pods，并决定将它们分配到哪个节点上运行。
8️⃣控制器管理器 (Controller Manager)：运行各种控制器，如节点控制器、作业控制器等，负责维护集群状态。
9️⃣etcd：一个分布式键值存储系统，用作Kubernetes集群数据的持久化存储。
10. Kubelet：在每个节点上运行的代理，确保容器运行在Pods中。
11. Kube Proxy：在每个节点上运行的网络代理，负责服务的网络规则和转发。

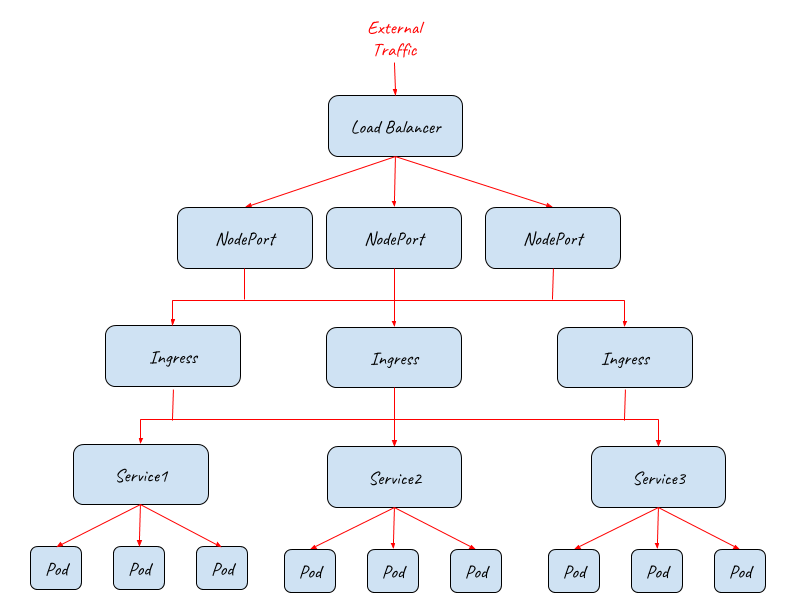

K8S服务架构，业务架构

alt text
alt text
alt text

1
2

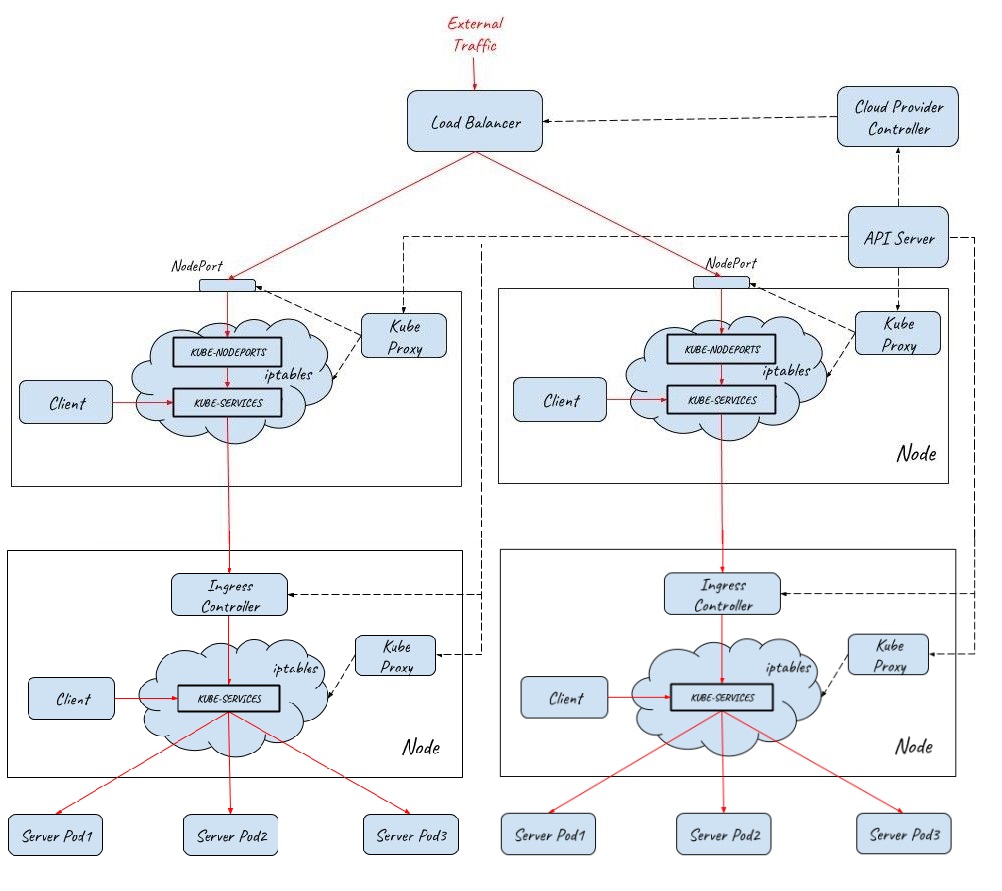

此云提供商控制器监视 Kubernetes 主服务器以添加和删除服务资源，并在云提供商网络中配置第 4 层负载均衡器以代理多个
Kubernetes 节点上的 NodePort。上图业务架构中显示外部流量如何借助负载均衡器进入 Kubernetes 集群。

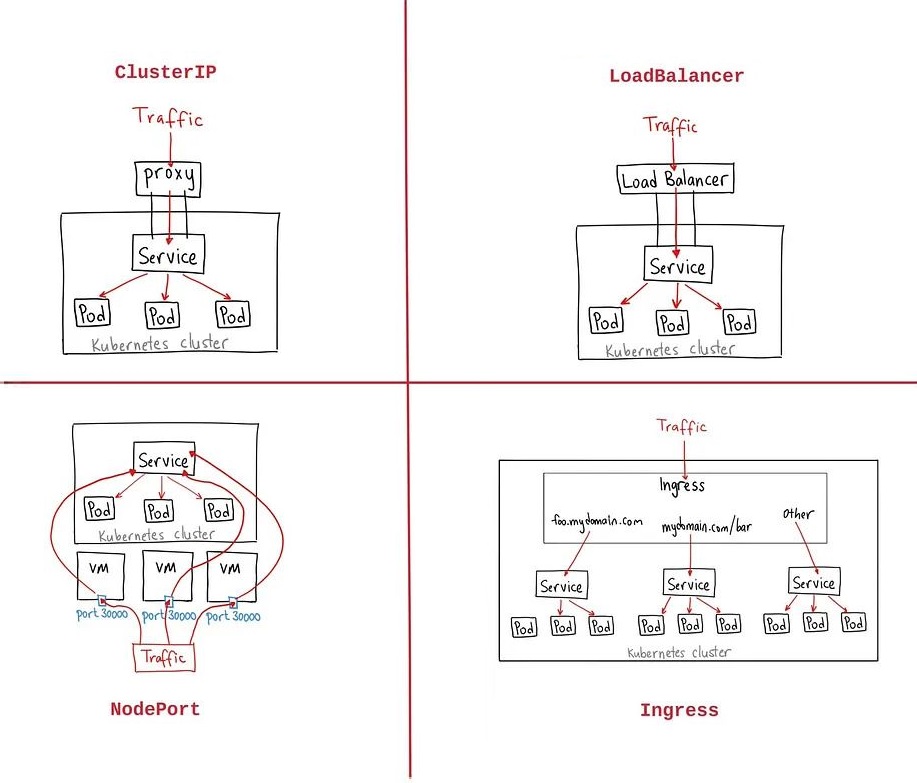

K8S服务控制器-service

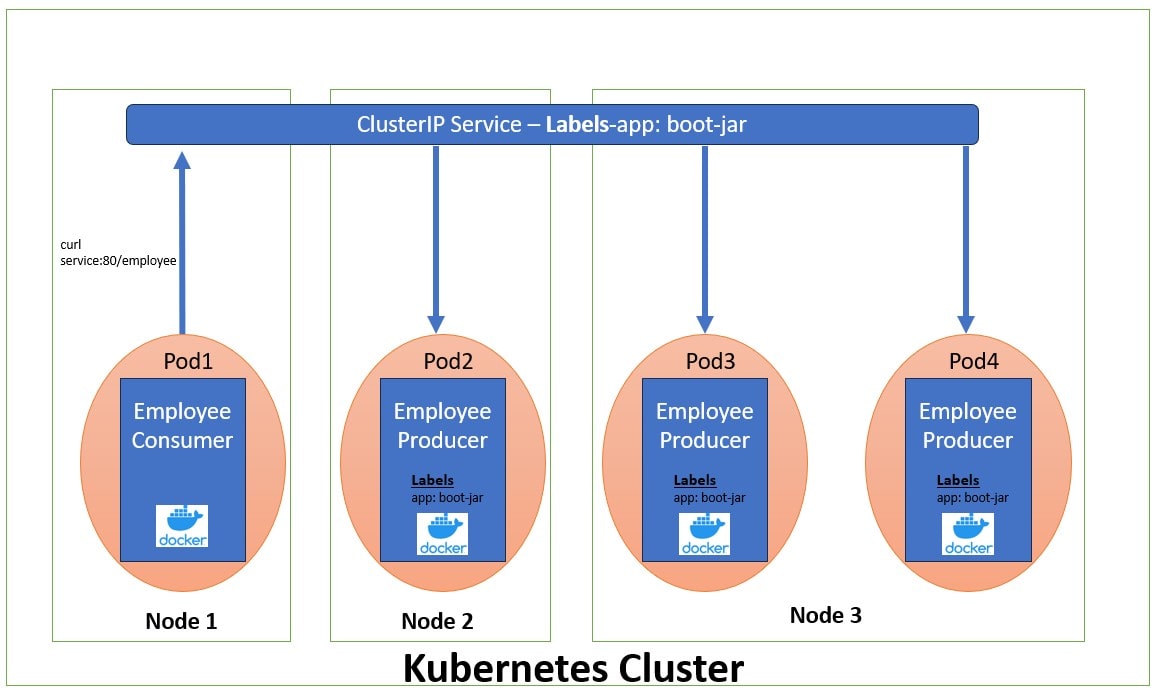

K8S服务控制器type:ClusterIP

alt text

1
2
3
4
5
6
7
8
9
10
11
12
apiVersion: v1
kind: Service
metadata:
  name: employee-producer-service
spec:
  selector:
    app: boot-jar
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
  type: ClusterIP

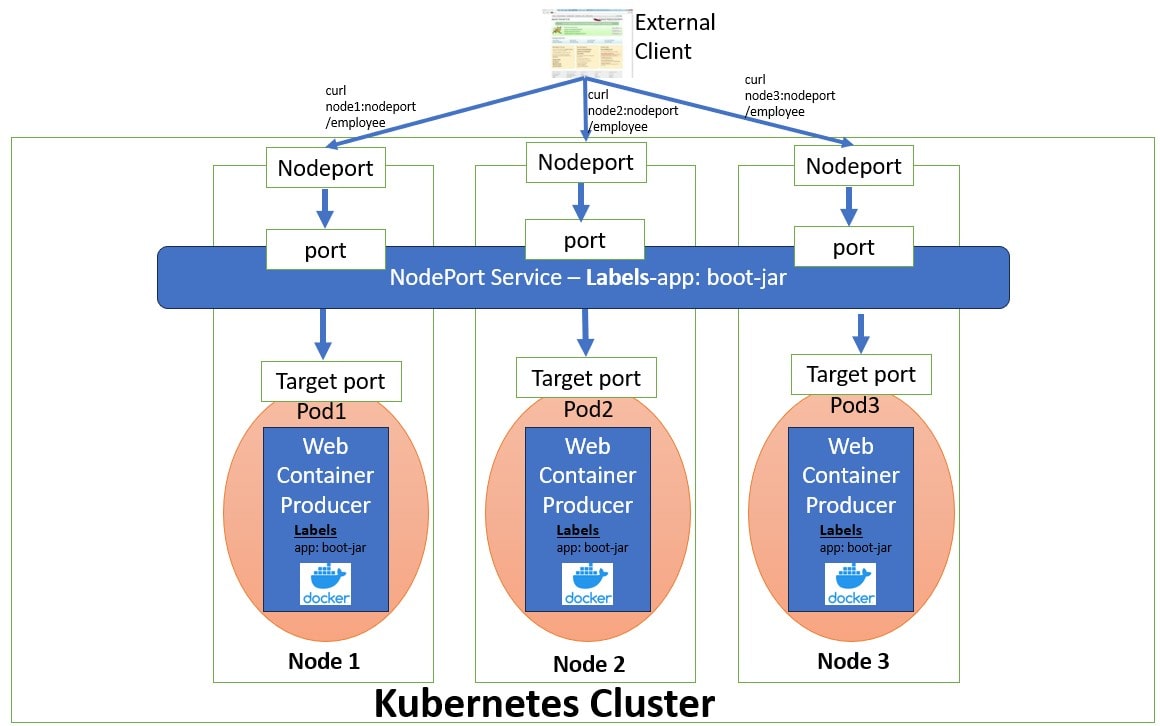

K8S服务控制器type:NodePort

alt text

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Service
metadata:
  name: employee-producer-service
spec:
  selector:
    app: boot-jar
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
      nodePort: 30080
  type: NodePort

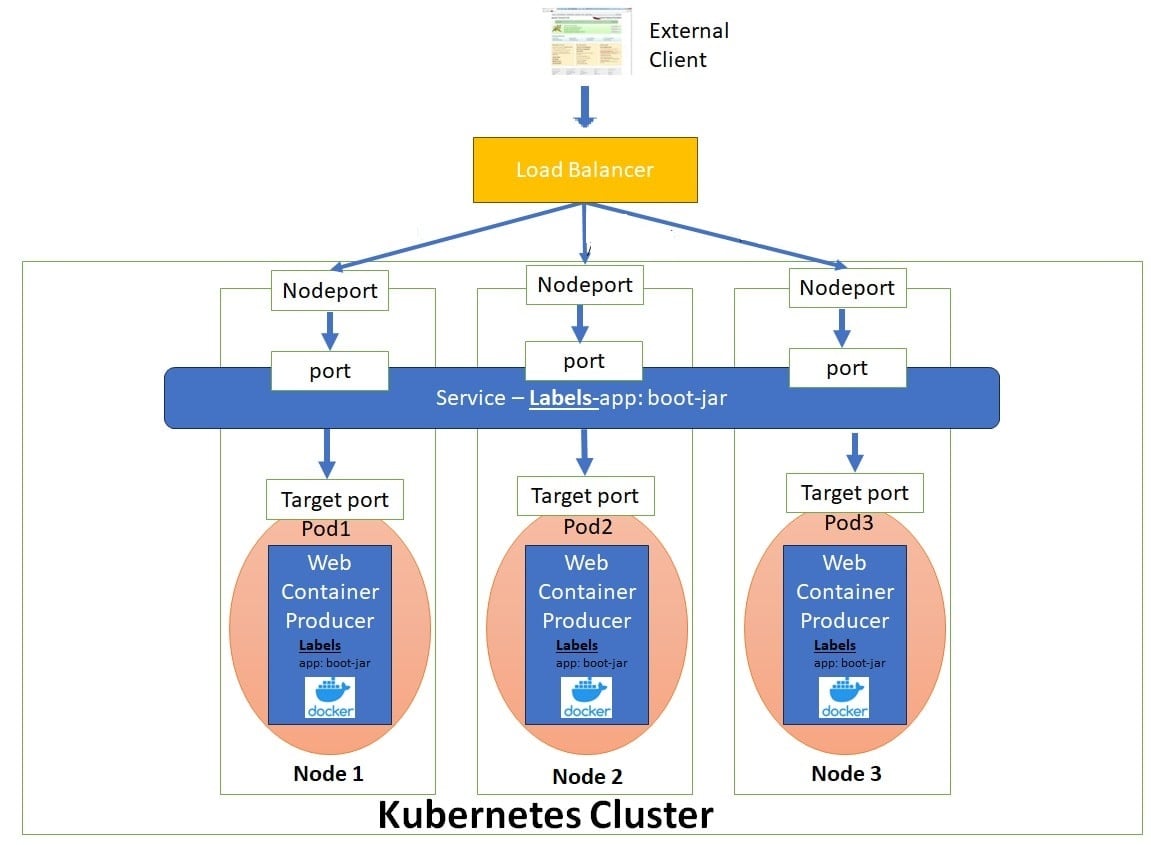

K8S服务控制器type:LoadBalancer

alt text

1
2
3
4
5
6
7
8
9
10
11
12
apiVersion: v1
kind: Service
metadata:
  name: employee-producer-service
spec:
  selector:
    app: boot-jar
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
  type: LoadBalancer

<持续完善中>
